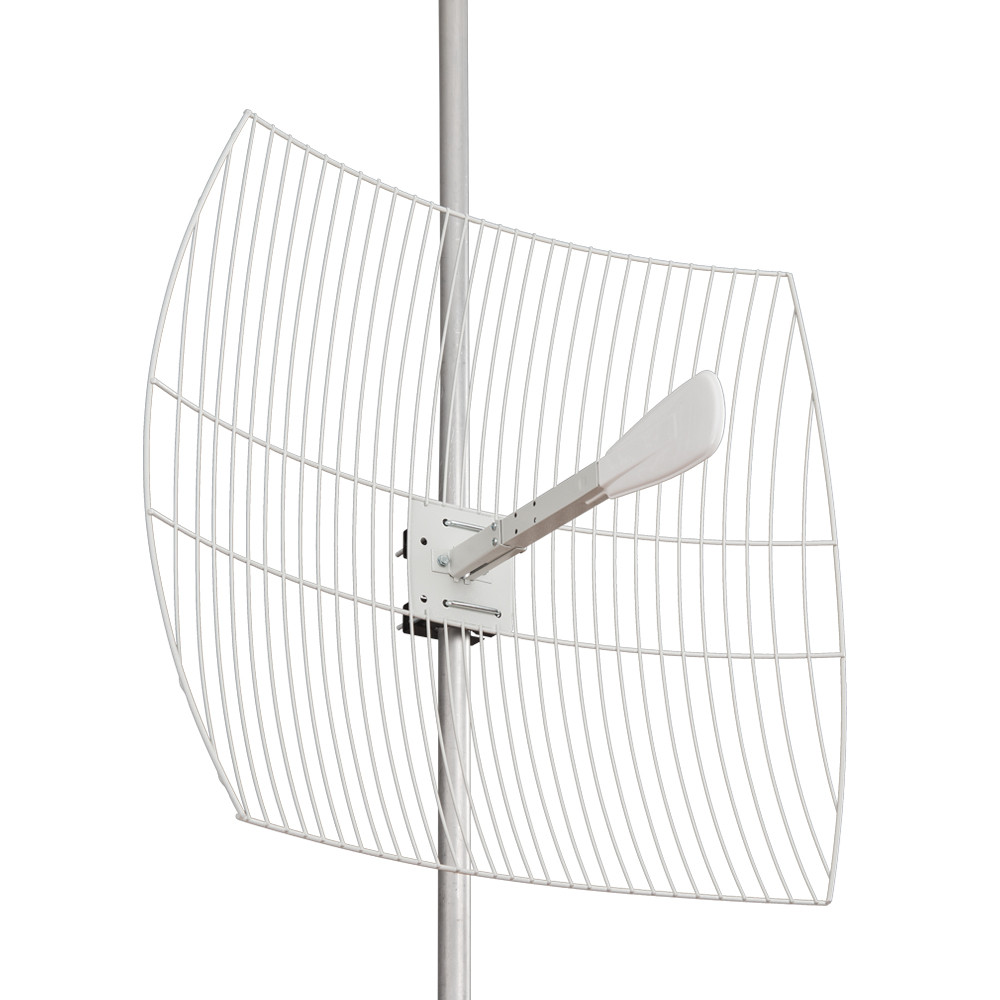

KN24-1700/2700 - Параболическая антенна 24 дБ
влево
  • KN24-1700/2700 - Параболическая антенна 24 дБ, фото 2
вправо

KN24-1700/2700 - Параболическая антенна 24 дБ

  • В наличии
  • Код: 1046

31 371 Тг.

Купить
+7 (707) 897-36-03
Менеджер
возврат товара в течение 14 дней по договоренности
Описание
Характеристики

Антенна предназначена для работы в сетях LTE1800, 3G(UMTS2100), WiFi2400, LTE2600 на частотах от 1700 МГц до 2700 МГц.

  • Обеспечивает уверенный дальний прием 3G, LTE и WiFi интернета.
  • Подходит для работы со всеми операторами.


Конструкция антенны состоит из:

  • Облучателя
  • Проволочного параболического прямо-фокусного рефлектора.
  • Креплений облучателя и креплений  рефлектора.


Рефлектор окрашен порошковой полимерной краской. Все неокрашенные детали имеют цинковое гальваническое покрытие. Это гарантирует долговременную эксплуатационную стабильность и безотказность в работе.

С помощью этой антенны можно обеспечить уверенную связь с базовой станцией на расстоянии до 25 км в условиях прямой видимости.
Антенна имеет малое сопротивление ветру (низкую ветровую нагрузку), что позволяет установить её на высокую мачту, не опасаясь раскачки на сильном ветре.

Сборку следует начать с рефлектора антенны.

Для сборки потребуется инструмент: гаечный ключ  8х10. отвертка шлицевая и крестовая, рулетка.

  • Устанавливаем на рефлектор лапки держателя конвертера,
  • Фиксируем их короткими винтами из комплекта крепления рефлектора
  • Важно! Перед дальнейшей сборкой необходимо выяснить в какой поляризации будет  установлена антенна ! От этого зависит как будут сориентированы крепления относительно рефлектора.
  • устанавливаем кронштейн угла места на рефлектор.
  • Пропускаем кабель снижения (приобретается отдельно) через квадратное отверстие в рефлекторе, затем пропускаем кабель через квадратную трубу  облучателя со стороны отверстий крепления .
  • Закручиваем разъем кабеля снижения на облучатель и до упора одеваем квадратную трубу на облучатель.

Габариты (длина , ширина , высота ), мм



130  x   780  x   680

Антенны- характеристики :

Рабочий диапазон частот, МГц



1700-2700

Усиление антенны, дБ



24

КСВ в рабочем диапазоне частот, не более



1.5

Поляризация



Вертикальная

Входное сопротивление, Ом



50

Максимальная подводимая мощность, Вт



100

Разъём



N- female

Допустимая ветровая нагрузка, м/с



25

Диапазон рабочих температур, оС



-40 … +50

Максимально допустимая влажность воздуха, %



100

Стандарт связи



3G (UMTS2100)



4G(LTE2600), YOTA



LTE 1800



GSM 1800



WiFi 2400



Многодиапазонная

Тип монтажа



на трубу

Тип исполнения



параболическая



направленная

Графики КСВ, диаграммы направленности:

График - диаграмма, КСВ

График - диаграмма, КСВ

Комплектация:

Параболический рефлектор

Облучатель 1700-2700 МГц

Крепежный комплект

Пользовательские характеристики
ПозицияКрепежный комплект
Усиление антенны, дБ24
РазъёмN- female
Максимальная подводимая мощность, Вт100
Входное сопротивление, Ом50
Максимально допустимая влажность воздуха, %100
Допустимая ветровая нагрузка, м/с25
Кроссполяризационная развязка не менее, дБ0
Длина в упаковке130
Ширина в упаковке780
Высота в упаковке680
Вес в упаковке2950
Рабочий диапазон частот, МГц1700-2700
ПоляризацияВертикальная
Диапазон рабочих температур, оС-40 … +50
Тип исполнениянаправленная
Стандарт связиМногодиапазонная
Тип монтажана трубу
Тип оборудования4G
