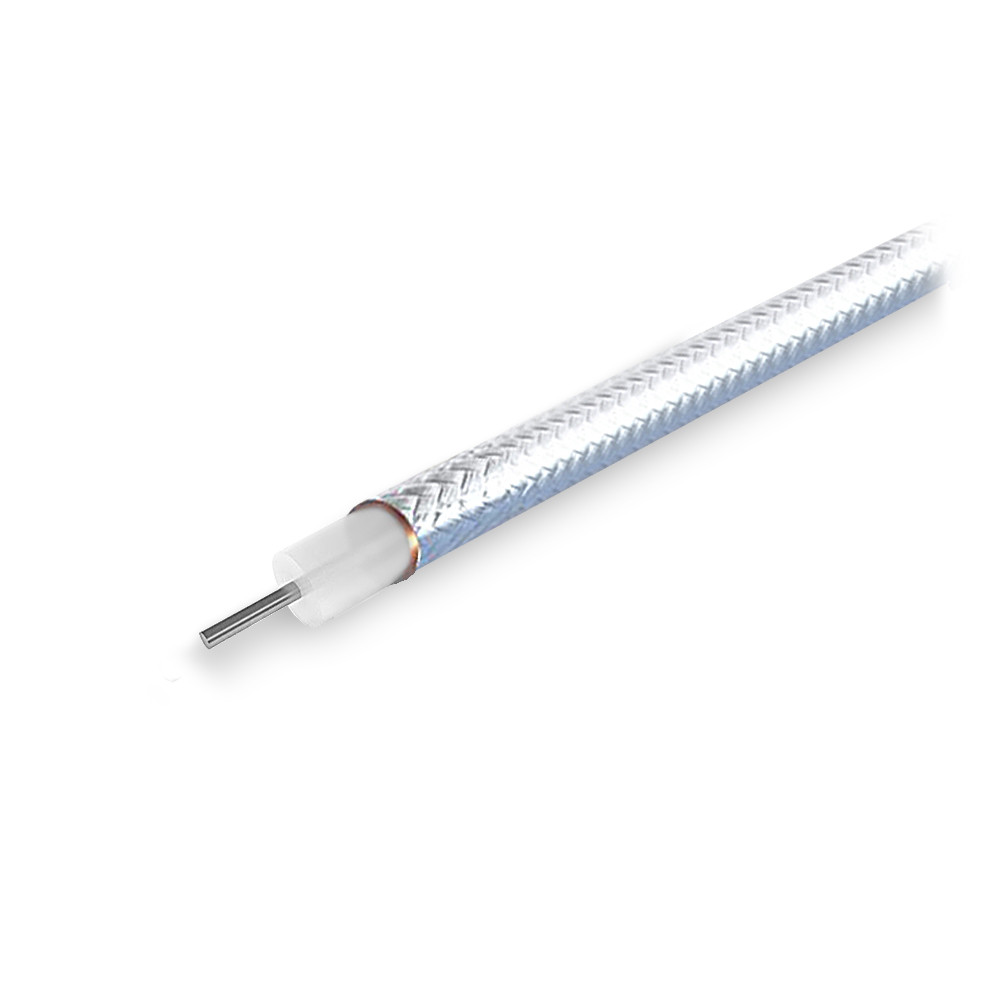

Кабель коаксиальный полужесткий RG402 CF-141-50

Кабель коаксиальный полужесткий RG402 CF-141-50

  • В наличии
  • Код: 1448

1 485 Тг.

Купить
+7 (707) 897-36-03
Менеджер
возврат товара в течение 14 дней по договоренности
Описание
Характеристики

Высококачественный полужесткий коаксиальный радиочастотный СВЧ кабель с фторопластовым диэлектриком и наружным экраном в виде оплетки из луженого медного провода. Тефлоновый диэлектрик позволяет использовать кабель в широком диапазоне температур. Внутренний проводник состоит из сплошной серебрёной медной проволоки. Данный кабель рекомендуется использовать в особо ответственных случаях, где требуются высокая точность передачи сигнала в сочетании с высокой гибкостью. Гибка кабеля проста и производится без применения специальной оснастки. Позволяет проводить большую мощность.

Основные характеристики коаксиального кабеля CF-141-50

  • Импеданс: 50±2 Ом
  • Погонная емкость: 95 пФ/м
  • Коэффициент укорочения: 1,43
  • Диаметр центрального проводника: 0,92 мм
  • Материал проводника: серебрёная медь
  • Диаметр диэлектрика: 2,97 мм
  • Материал диэлектрика: PTFE - Фторопласт
  • Диаметр внешней оплетки: 3,58 мм
  • Материал оплетки: луженая медь
  • Диапазон рабочих температур: -45° +100° C

Электрические характеристики кабеля CF-141-50

  • Граничная частота: 53 ГГц
  • Максимальная рабочая частота: 30 ГГц
  • Коэффициент укорочения: 1.43
  • Относительная диэлектрическая проницаемость: 2.07
  • Импеданс: 50±2 Ом
  • Номинальная погонная емкость: 95 пФ/м
  • Номинальная погонная индуктивность: 0.23 мкГн/м
  • Сопротивление центрального проводника по постоянному току: 67  Ом/км
  • Сопротивление оплетки по постоянному току: 14.8 Ом/км
  • Сопротивление изоляции: 1000 МОм*км
  • Испытательное напряжение изоляции частотой 50 Гц ( мин.): 5000 В
  • Эффективность экранирования (максимальная): 100 дБ
  • Напряжение пробоя оболочки: 3000 В

Механические характеристики кабеля CF-141-50

  • Минимальный радиус изгиба (однократно): 12 мм
  • Минимальный радиус изгиба (многократно): 50 мм
  • Вес: 41 кг/км
  • Усилие на разрыв: 32 кг

Таблица затухания для коаксиального кабеля CF-141-50

Частота, МГц  Затухание, дБ/100м
500 26
1000 39
2000 59
3000  75
5000  101
7000  124
10000     152
15000      193
18000 215
20000 229
Пользовательские характеристики
Длина в упаковке0
Ширина в упаковке0
Высота в упаковке0
Вес в упаковке41
Волновое сопротивление50
Рабочий диапазон температур-45° +100 °C
Максимально допустимая влажность воздуха, %100
Максимальная подводимая мощность, Вт10
Входное сопротивление, Ом50
Допустимая ветровая нагрузка, м/с30
Кроссполяризационная развязка не менее, дБ0
Тип кабеляRG-402
Вид кабеляКоаксиальный
Диаметр центр. проводника, мм0,92
Материал цент. проводникаСеребрёная медь
Диаметр диэлектрика, мм2,97
Материал оплеткиЛуженая медь
Материал диэлектрикаPTFE - Фторопласт
Ёмкость, пФ/метр95
Диаметр оплетки, мм3,58
