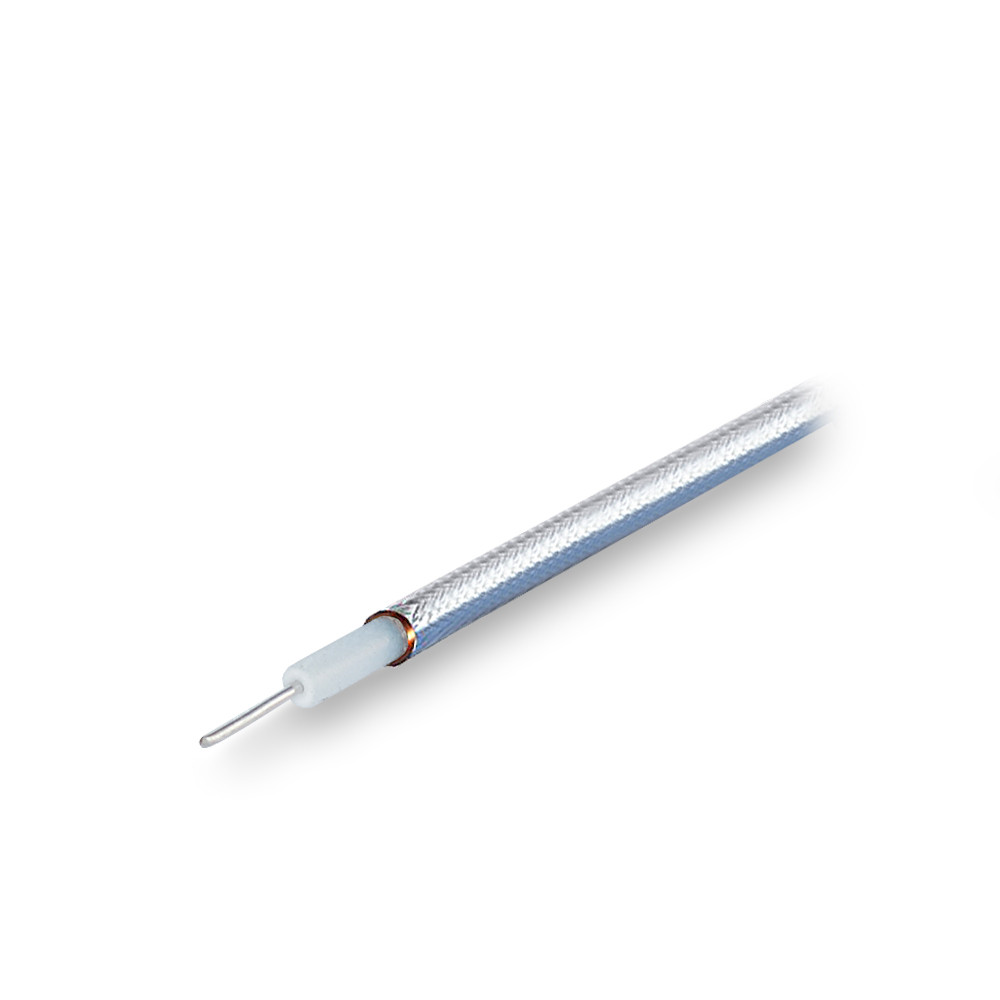

Кабель коаксиальный полужесткий RG405 CF086-50

Высококачественный полужесткий коаксиальный радиочастотный СВЧ кабель с фторопластовым диэлектриком и наружным экраном в виде оплетки из луженого медного провода. Тефлоновый диэлектрик позволяет использовать кабель в широком диапазоне температур. Внутренний проводник состоит из сплошной серебрёной медной проволоки. Данный кабель рекомендуется использовать в особо ответственных случаях, где требуются высокая точность передачи сигнала в сочетании с высокой гибкостью. Гибка кабеля проста и производится без применения специальной оснастки. Позволяет проводить большую мощность.

Основные характеристики коаксиального кабеля CF086-50

• Импеданс: 50±2 Ом
• Погонная емкость: 95 пФ/м
• Коэффициент укорочения: 1,43
• Диаметр центрального проводника: 0,51 мм
• Материал проводника: серебрёная медь
• Диаметр диэлектрика: 1,63 мм
• Материал диэлектрика: PTFE - Фторопласт
• Диаметр внешней оплетки: 2,18 мм
• Материал оплетки: луженая медь
• Диапазон рабочих температур: -45° +100° C

Электрические характеристики кабеля CF086-50

• Граничная частота: 63 ГГц
• Максимальная рабочая частота: 40 ГГц
• Коэффициент укорочения: 1.43
• Относительная диэлектрическая проницаемость: 2.07
• Импеданс: 50±2 Ом
• Номинальная погонная емкость: 95 пФ/м
• Номинальная погонная индуктивность: 0.23 мкГн/м
• Сопротивление центрального проводника по постоянному току: 210.6  Ом/км
• Сопротивление оплетки по постоянному току: 33.5 Ом/км
• Сопротивление изоляции: 1000 МОм*км
• Испытательное напряжение изоляции частотой 50 Гц ( мин.): 5000 В
• Эффективность экранирования (максимальная): 100 дБ
• Напряжение пробоя оболочки: 3000 В

Механические характеристики кабеля CF086-50

• Минимальный радиус изгиба (однократно): 6,5 мм
• Минимальный радиус изгиба (многократно): 25 мм
• Вес: 17 кг/км

Таблица затухания для коаксиального кабеля CF-086-50
