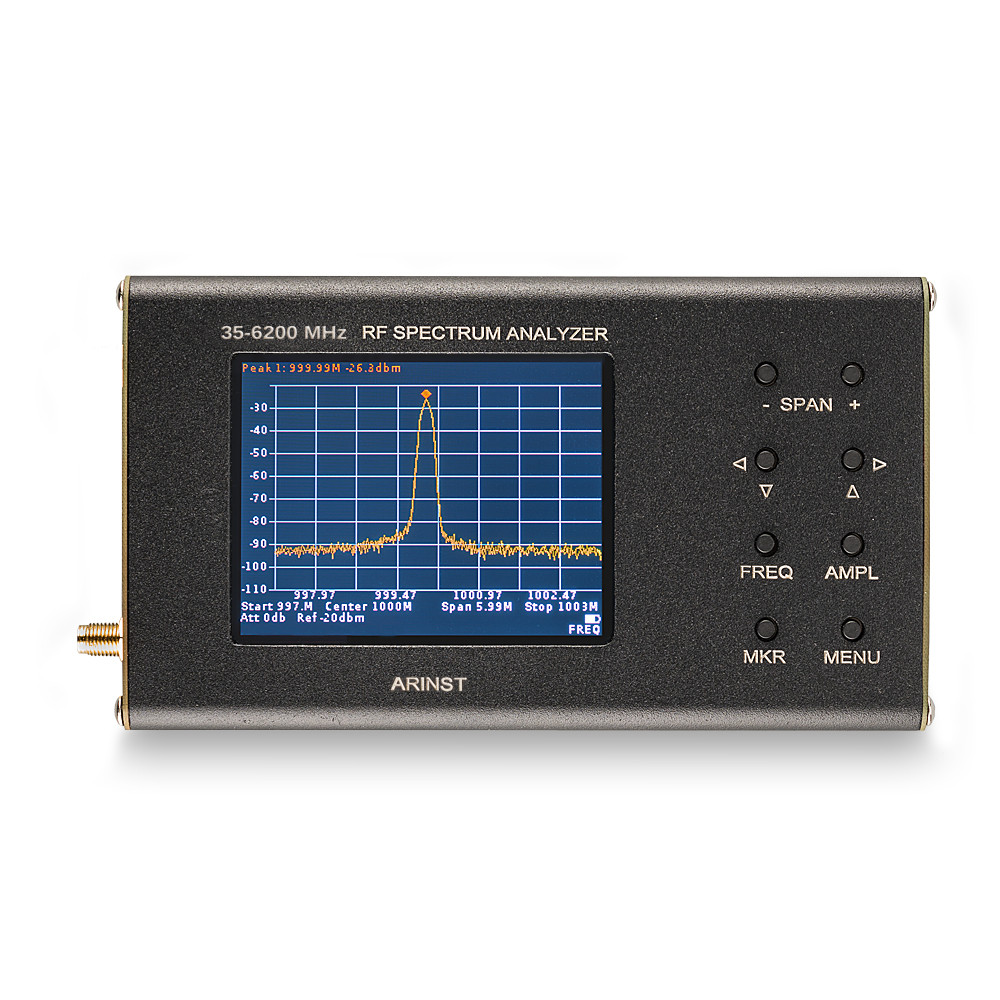

Портативный анализатор спектра Arinst SSA Lite R2

Диапазон частот 35—6200 МГц Динамический диапазон 70—75 дБ

Техническая документация:

• Инструкция: анализатор спектра ARINST SSA

Данная комплектация отличается от версии PRO отсутствием дополнительных переходников и внешнего аттенюатора на 30 дБ.

Портативный анализатор спектра Arinst SSA R2 предназначен для отображения спектров сигналов в диапазоне частот от 35 до 6200 МГц. Прибор позволяет определить амплитуду и частоту спектральных компонент, входящих в состав сигнала.

Анализатор спектра отображает спектры сигналов всех распространенных технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т.д.

Для кого?

Анализатор спектра ARINST SSA R2 предназначен в первую очередь для полевых работ, он имеет очень малые вес и размеры и отличается невысоким энергопотреблением. С его помощью сервисные центры и ремонтные бригады могут на месте провести ВЧ-анализ для проведения пуско-наладочных или ремонтных работ. Кроме этого, анализатор спектра идеально подходит для ремонтных мастерских и радиолюбителей.

Как работает?

Анализатор спектра выполнен в виде мобильного прибора с автономным питанием, который подключается в измеряемую цепь. Прибор имеет 3.2" цветной резистивный экран для отображения спектров сигналов и для управления прибором. Кроме этого, прибор управляется при помощи смартфона или планшета под управлением Android версии 4.1-8.1.

Данные между прибором и смартфоном передаются как через встроенный Bluetooth модуль, так и по USB-кабелю. Дальность действия Bluetooth – до 10 метров (Пароль для доступа по Bluetooth: 1234).

Все измеренные данные в реальном времени отображаются на экране прибора или смартфона/планшета.

Для управления анализатором спектра при помощи смартфона/планшета нужно из Google Play установить программу или скачать последнюю версию программы с сайта и установить ее вручную.

Для нормальной работы приложения необходима Windows 7 или выше, а также последняя версия Java Virtual Machine.

Для работы приложения необходима полная (100%) поддержка OpenGL версии 2.1 и выше.

API

Существует возможность управления устройством при помощи API.

Можно отправить на устройство команду совершить измерение (сканирование диапазона) со следующими параметрами:

• начальная частота
• конечная частота
• шаг измерения
• значение аттенюатора

После выполнения команды устройство Arinst SSA R2 отправит клиенту (микроконтроллеру, компьютеру, мобильному устройству и т.п.) сообщение, содержащее измеренные значения амплитуд при заданных значениях частот. Пользователь может записывать полученные данные в файл, базу данных и т.п.

При помощи данного API пользователь сможет настроить автоматические измерения спектра и использовать анализатор Arinst SSA R2 в своей системе. API работает на любом языке программирования, поддерживающего работу с портами ввода-вывода (Java, C, C++, C#, Python, Assembler и т.п.).

Пример использования API можно скачать отсюда.

Преимущества анализатора спектра ARINST SSA R2:

• наличие цветного резистивного дисплея с диагональю 3.2 дюйма,
• широкий диапазон частот: от 35 до 6200 МГЦ,
• быстрое сканирование диапазона частот: около 500 мкс на точку,
• высокая точность измерений: 2 дБ в пределах динамического диапазона 70-75 дБ,
• малый вес и размеры: вес всего 400 г, размеры 155х81х27 мм,
• автономное питание до 4 часов непрерывной работы,
• беспроводная передача данных на смартфон/планшет,
• работа с большинством устройств под управлением Android,
• возможность пользоваться одним прибором при помощи нескольких смартфонов/планшетов,
• возможность питания прибора от планшета или смартфона,
• бесплатное многофункциональное ПО и бесплатные обновления для управления прибором.
