30 744 Тг.

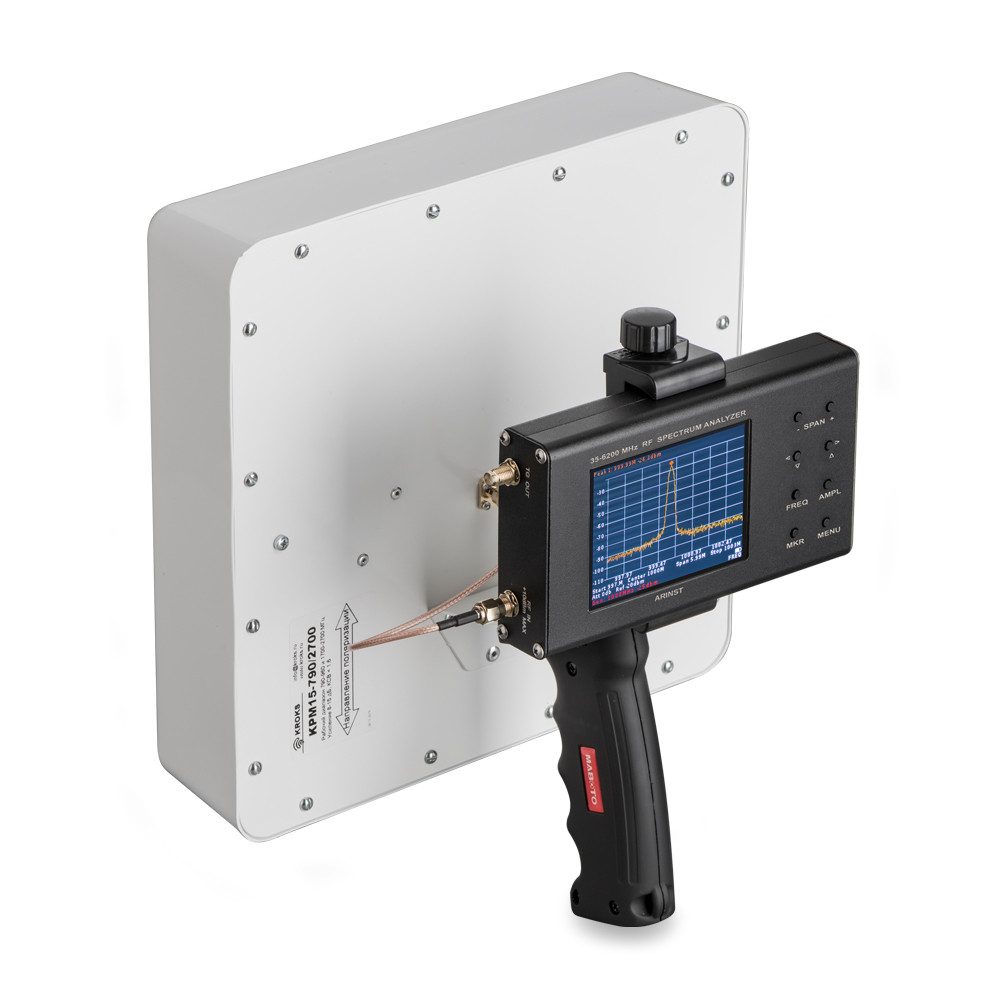

Направленная пассивная панельная измерительная антенна КРМ15-790/2700 с коэффициентом усиления до 15 дБ.
Предназначена для проведения радиочастотных измерений (измерения напряженности поля и амплитудной пеленгации источников электромагнитного излучения) в диапазонах частот 790-960 МГц и 1700-2700 МГц.
Широкий рабочий диапазон антенны позволяет производить измерения уровня сигналов всех распространенных технологий и стандартов:
Антенна имеет регламентированный коэффициент усиления в рабочем диапазоне частот. Рекомендуется для исследования электромагнитной обстановки в комплекте с анализатором спектра.
В комплект поставки антенны входит пигтейл для ее подключения к анализатору спектра или другому приемному устройству.
С помощью измерительной антенны можно выполнить следующие работы:
Особенности антенны:
Внимание, анализатор спектра не входит в комплект поставки!
Габариты (длина , ширина , высота ), мм |
250 x 250 x 140 |
Антенны- характеристики :
Рабочий диапазон частот, МГц |
1700-2700 |
790-960 |
Усиление антенны, дБ |
8-15 |
КСВ в рабочем диапазоне частот, не более |
1.6 |
Поляризация |
Вертикальная |
Входное сопротивление, Ом |
50 |
Максимальная подводимая мощность, Вт |
10 |
Разъём |
SMA-female |
Допустимая ветровая нагрузка, м/с |
30 |
Диапазон рабочих температур, оС |
-40 … +50 |
Максимально допустимая влажность воздуха, % |
100 |
Стандарт связи |
WiFi 2400 |
LTE 800 |
LTE 1800 |
GSM 900 |
GSM 1800 |
UMTS 900 |
4G(LTE2600), YOTA |
3G (UMTS2100) |
Многодиапазонная |
Тип исполнения |
направленная |
Графики КСВ, диаграммы направленности:
График - диаграмма, КСВ |
График - диаграмма, КСВ |
График - диаграмма, КСВ |
График - диаграмма, КСВ |
График - диаграмма, КСВ |
Комплектация:
Антенна со съемной рукояткой |
Раздвижной держатель для фиксации измерительного оборудования |
Пигтейл SMA(male)-SMA(male) длиной 1 м из кабеля RG58 |
Паспорт |
Упаковка |
Пользовательские характеристики | |
---|---|
Вес в упаковке | 1400 |
Входное сопротивление, Ом | 50 |
Высота в упаковке | 140 |
Диапазон рабочих температур, оС | -40 … +50 |
Длина в упаковке | 250 |
Допустимая ветровая нагрузка, м/с | 30 |
Кроссполяризационная развязка не менее, дБ | 0 |
Максимальная подводимая мощность, Вт | 10 |
Максимально допустимая влажность воздуха, % | 100 |
Позиция | Упаковка |
Поляризация | Вертикальная |
Рабочий диапазон частот, МГц | 790-960 |
Разъём | SMA-female |
Стандарт связи | Многодиапазонная |
Тип исполнения | направленная |
Тип оборудования | GSM |
Усиление антенны, дБ | 8-15 |
Ширина в упаковке | 250 |
